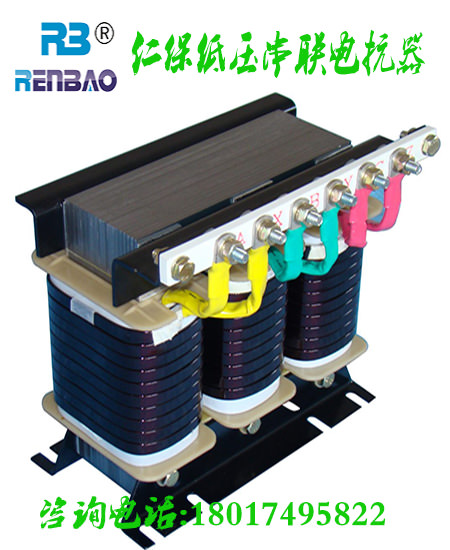

與電容器串聯組成調諧型無功功率補償設備，保護電容器，防止諧波放大，吸收部分諧波電流，起一定的濾波作用，串聯電抗器的選取要根據系統的諧波頻譜合理匹配。
串聯電抗器（CKSG）電氣原理圖
串聯電抗器（CKSG）產品識別碼
CKSG ——1.2K / 0.45 —— 6C
串聯電抗器 電抗器容量 工作電壓 電抗率
S: 三相 （Kvar) 0.22 ：220V 6: 6%
D: 單相 0.45: 450V 7: 7%
0.69:690V 14: 14%
C：銅材質
串聯電抗器（CKSG）應用：
串聯電抗器，它的作用是與功率因數補償電容器串聯，對5 次諧波通常電抗率為6%~7%，對3 次諧波通常電抗率為12~14%。接入串聯電抗器，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
1. 工作電壓：Ф3 /380VAC-1140VAC
2. 工作電流：5A-400A
3. 工作頻率：50/60Hz.
4. 電抗率：6%、7%、14%
5. 絕緣等級：classF,H
6. 使用環境：-10…+45 ℃,額定值不會降低
7. 防護等級：IP00-IP22
8. 最大電流：1.5×額定電流，持續60S
9. 噪 音：≤65dB
10. 溫 升：≤80K
11.抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)
12.絕緣電阻：1000VDC絕緣阻值≥100MΩ
13.海拔高度不超過2000米。
14.運行環境溫度-25℃～+45℃，相對濕度不超過90%。 14.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
15.周圍無有害氣體，無易燃易爆物品。 15.周圍無有害氣體，無易燃易爆物品。
16.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。 16.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
串聯電抗器（CKSG）執行標準：
IEC289:1987電抗器
GB10229-88電抗器(eqvIEC289:1987)
JB9644-1999半導體電氣傳動用電抗器
